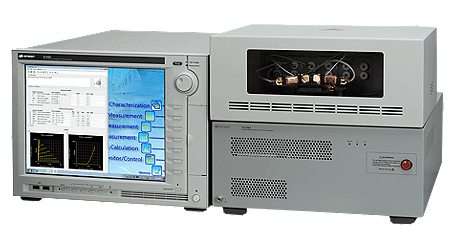

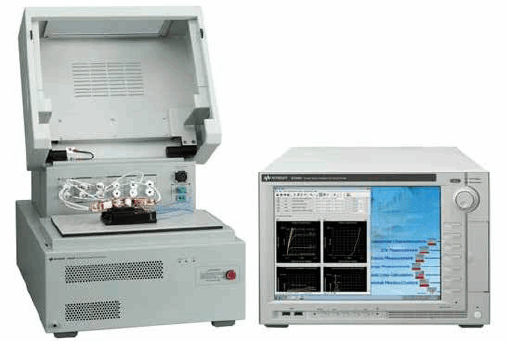

B1506A 功率元件分析儀

B1506A 功率元件分析儀/曲線追蹤儀適用於電路設計。這套完整的解決方案可協助電源電路設計工程師選擇適合其應用的功率元件，以便將其功率電子產品的價值最大化。

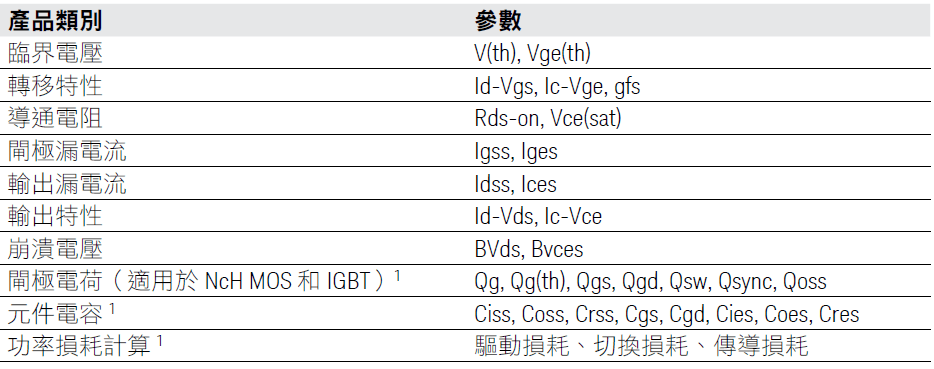

它可在各種不同的操作條件下量測所有相關裝置和元件的參數，包括 IV 參數， 例如崩潰電壓和導通電阻，以及三端 FET 電容、閘極電阻、閘極電荷和功率損耗。另外，其 10 μs 快速脈衝量測功能支援全面的功率元件分析，可用來評估閘極絕緣雙接面電晶體（IGBT）等新型功率元件，以及氮化鎵（GaN）和碳化矽（SiC）等新材料。

Mobirise

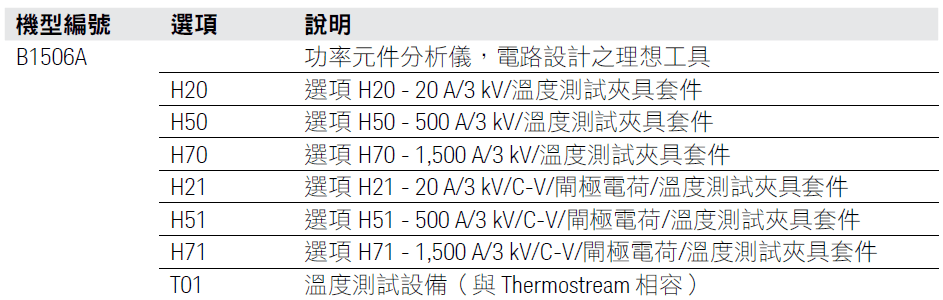

B1506A IV 套件（選項 H20、H50、H70）的價格與傳統的曲線追蹤儀差不多，但提供更多的先進功能。您還可將 B1506A IV 套件升級，以便擴大電流範圍或增加 CV/ Qg 測量功能（選項 H21、H51、H71）。
Mobirise
  • 多合一解決方案，可量測最高 3,000 V 和最高 1,500 A
  • 10 µs 高功率窄脈衝量測
  • 可在 –50˚C 至 +250˚C 範圍內進行全自 動溫度測試
  • 高達 3000 V 直流偏壓電壓下的三端電 容（Ciss、Coss、Crss）量測，以及獨 立端接電容（Cgs、Cgd、Cds）量測
  • 閘極電荷（ Qg） 量測， 適用於 NcH MOS 和 IGBT
  • 功率損耗計算

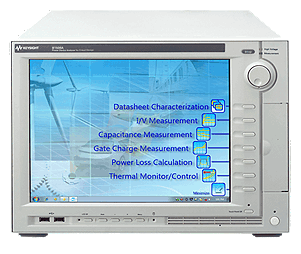

  • 基於功能選單的簡易操作介面（Easy Test Navigator，ETN）
  • 快速地自動產生功率元件資料清單
  • 用於電壓電流脈衝驗證的示波器檢視模式
  • 經濟有效的 IV 套件（選項 H20 、 H50、H70）
Mobirise
